后备箱

烘烤硬化钢

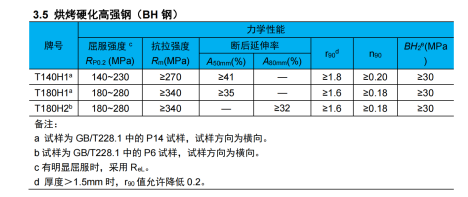

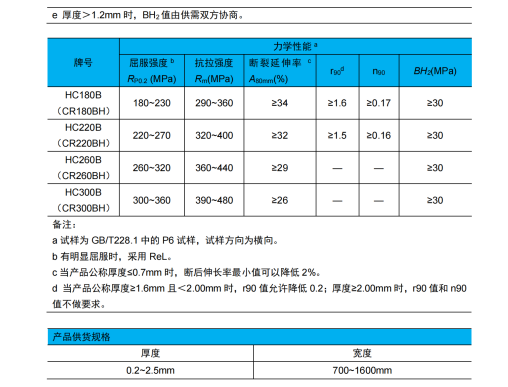

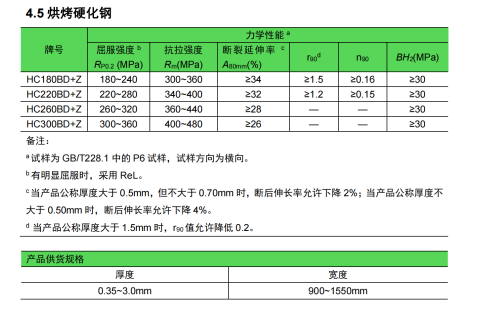

       烘烤硬化钢是具有强度又具有较高的可成形性。通过加工过程中的加工硬化和烤漆过程中的时效现象来获得最终零件的强度。

       BH钢是在IF钢种上发展过来的，其主要基理就是这种钢中所含有的Nb和Ti没有IF钢种中的含量高。这使得BH钢中含有一定数量的间隙原子，但这些间隙原子并没有影响其冲压性能，或者影响不大。由于BH钢主要应用在汽车外壳上，经过冲压后要进行喷漆和烤漆。在烤漆过程中，间隙原子会在烤漆温度下进行时效的反映，使得钢在最后的过程中有一个固溶强化的过程，在成形后强度再有一个提高。

       但BH钢也有一定缺点：

       1、烘烤硬化的效果比较有限，一般抗拉强度只能增加30MPa～50MPa左右；

       2、最致命的缺点是：时效速度快。就是在烘烤后一定时间（如果周转不快，可能就直接在仓库中），钢材变得硬、脆（屈服强度、抗拉强度上升，断后伸长率下降），而且表面出现明显的缺陷，所以使用中需要一定管理，尽早使用。
